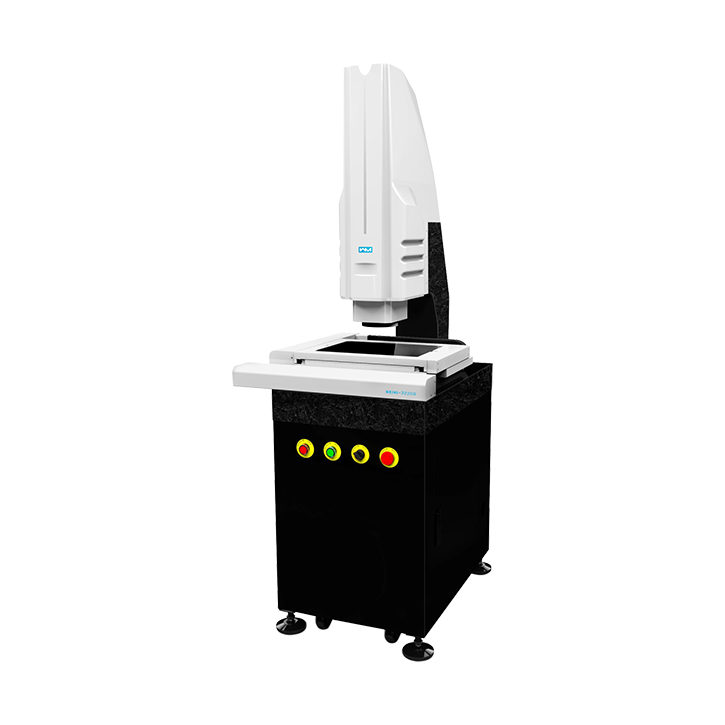

■ 經濟型配置，運行更快速、更穩定、精度高。
■ 高精度大理石底座、立柱、保證擁有極高的穩定性及剛性
■ 臺灣高精度直線導軌和研磨級滾珠絲桿
■ 泰格全閉環伺馬達，速度可調控，定位精度可達O.OO1mm內
■ weimiGS高精密非接觸式光柵尺，分辨率0.0005mm
■ 自主研發weimi全自動變倍鏡頭，改變倍率不需要取比例尺，有節省校正時間、避免人為誤差
■ 可選配英國Renishaw接觸式探頭
■ 可選配精密點激光/線激光
■ 適用于：PCR、LCD、TET、手機金屬中框全尺寸等行業
型號 | WEIMI322GS | WEIMI432GS | WEIMI542GS | WEIMI652GS | WEIMI762GS | |
外型尺寸 L*W*H（mm） | 950*520*1700 | 1150x720x1700 | 1250x820x1700 | 1450x1020x1700 | 1650x1220x1700 | |
測量范圍（mm） | X | 300 | 400 | 500 | 600 | 700 |
Y | 200 | 300 | 400 | 500 | 600 | |
Z | 200 | 200 | 200 | 200 | 200 | |
工作臺（mm） | 工作臺面 | 460*360 | 560*460 | 660*560 | 760*660 | 860*760 |
材質 | 00級大理石&QT500球墨鑄鐵/V型交叉導軌 | 00級大理石工作臺/P級直線導軌 | ||||
玻璃尺寸 | 360*260 | 460*360 | 560*460 | 660*560 | 760*660 | |
承重kg | 35(可定制） | |||||
總重量（kg） | 300 | 500 | 650 | 750 | 850 | |
影像測量及測量系統 | CCD | weimi20 1/3寸彩色高分辨率攝像機 520TV線（可選配） | ||||
變焦物鏡 | 自主研發weimi全自動變倍鏡頭 | |||||
視頻放大倍率 | 30-225X | |||||
物方視場 | 10.6-1.6mm | |||||
工作距離 | 90mm | |||||
線性精度（um） | X/Y精度≤3+L/200 Z精度≤5+L/50("L"指被測物體長度，單位mm) | |||||
重復精度（mm） | ≤0.003 | |||||
定位精度（mm） | 0.001 | |||||
照明 | LED表面光及下光源，亮度可調 | |||||
溫濕度 | 溫度范圍：15-30°C，相對溫度：20-80%（非冷凝） | |||||
電源 | 220V±10%（AC） 50HZ | |||||
機器功率（w） | 1550 | 1550 | 1850 | 1850 | 1850 | |
